Inversor de Frequência Solar BD3900-4T0015G (2CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz
Frequência de Saída - 0~500Hz
Corrente de saída – 4A
Tamanho – B – 98 x 184 x 135 mm;
Peso: PL – 1,36 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20
Temperatura Ambiente - -10°C ~ +40°C
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-2S0007G (1CV)Visando atender um mercado cada vez mais
crescente a Bluedrive desenvolveu uma linha de inversores de frequência
otimizados para bombas d’água alimentados por painéis solares. O princípio de
funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas
características específicas, como por exemplo o rastreamento do ponto de
potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 1Ø 220V ou 310Vdc;
Tensão de Saída - 3Ø 220V;
Frequência de Entrada - 50~60Hz
Frequência de Saída - 0~500Hz
Corrente de saída – 4,7A
Tamanho – A – 85 x 142 x 113 mm
Peso: PL – 0,92Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Quatro entradas digitais e
mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas
(0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável
(270Vca – 5A);
IHM - IHM inclusa, destacável e com
potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e
desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado,
frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre
tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja
necessário), proteção contra falta de fase, sobretemperatura no inversor,
sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de
comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma
IEC 61800-5-1.
Quantidade de
Placas:
OBS: Tal
configuração da quantidade de placas pode variar de acordo com as
especificações de cada placa.
Inversor de Frequência Solar BD3900-4T0022G(3CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 6 A;
Tamanho – C – 120 x 230 x 160 mm;
Peso: PL – 2,38 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de frequência Solar BD3900-2S0022G (3CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 1Ø 220V ou 310Vdc;
Tensão de Saída - 3Ø 220V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 10A;
Tamanho – A – 98 x 185 x 135 mm;
Peso: PL – 1,44Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Quatro entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-4T0055G (7,5CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 14 A;
Tamanho – C – 120 x 230 x 180 mm;
Peso: PL – 3,08 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-4T0037G (5CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 9,6A;
Tamanho – C – 120 x 230 x 160 mm;
Peso: PL – 2,4 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-4T0075G (10CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 17A;
Tamanho – C – 175 x 270 x 190 mm;
Peso: PL – 3,92 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Duas saídas analógicas;
Relé – Dois relés, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro digital;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-2S0015G (2CV)Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 1Ø 220V ou 310Vdc;
Tensão de Saída - 3Ø 220V;
Frequência de Entrada - 50~60Hz
Frequência de Saída - 0~500Hz
Corrente de saída – 7,5A
Tamanho – A – 85 x 142 x 113 mm
Peso: PL – 0,92Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Quatro entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
Inversor de Frequência Solar BD3900-2S0037G (5CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 1Ø 220V ou 310Vdc;
Tensão de Saída - 3Ø 220V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 19,2A;
Tamanho – D – 120 x 230 x 160 mm;
Peso: PL – 2,38 Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Uma saída analógica;
Relé – Um relé, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro analógico;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.

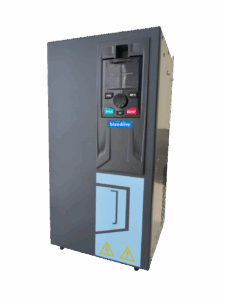

Inversor de Frequência Solar BD3900-4T0110G (15CV)
Visando atender um mercado cada vez mais crescente a Bluedrive desenvolveu uma linha de inversores de frequência otimizados para bombas d’água alimentados por painéis solares. O princípio de funcionamento dos inversores BD3900 é o mesmo já conhecido, porém, com algumas características específicas, como por exemplo o rastreamento do ponto de potência máxima (MPPT) que otimiza a potência fornecidas pelas placas solares.
CARACTERÍSTICAS DO INVERSOR:
Tensão de Entrada - 3Ø 380V ou 540VCC;
Tensão de Saída - 3Ø 380V;
Frequência de Entrada - 50~60Hz;
Frequência de Saída - 0~500Hz;
Corrente de saída – 25A;
Tamanho – G – 250 x 360 x 210 mm;
Peso: PL – 10,24Kg;
Refrigeração - Ventilação forçada;
Grau de Proteção - IP20;
Temperatura Ambiente - -10°C ~ +40°C;
CARACTERÍSTICAS TÉCNICAS:
Controle - MPPT;
Entradas Digitais – Seis entradas digitais e mais duas entradas para partida e reversão do motor;
Entradas Analógicas - Duas entradas analógicas (0-10V ou 4-20mA);
Saída Analógica – Duas saídas analógicas;
Relé – Dois relés, totalmente configurável (270Vca – 5A);
IHM - IHM inclusa, destacável e com potenciômetro digital;
Comunicação - Comunicação MODBUS, RS485;
Operação - Controle do tempo de aceleração e desaceleração, torque boost, parada
forçada através de CC, modo CLP simplificado, frequência multiestágios, entre outros;
Proteção - Proteção contra sub/sobre tensão, contra sobre corrente, auto diagnósticos e reset automático (caso seja necessário), proteção contra falta de fase, sobretemperatura no inversor, sobrecarga no motor, curto-circuito, proteção contra falhas externas, falhas de comunicação e interferências eletromagnéticas.
ADICIONAIS:
- Guia de instalação em Português;
- Suporte técnico em horário comercial;
- Garantia de 12 meses.
NORMAS:
- Atende a norma IEC 61800-5-1.
Quantidade de Placas:
OBS: Tal configuração da quantidade de placas pode variar de acordo com as especificações de cada placa.
.png)
